RME DPS-2

RME DPS-2

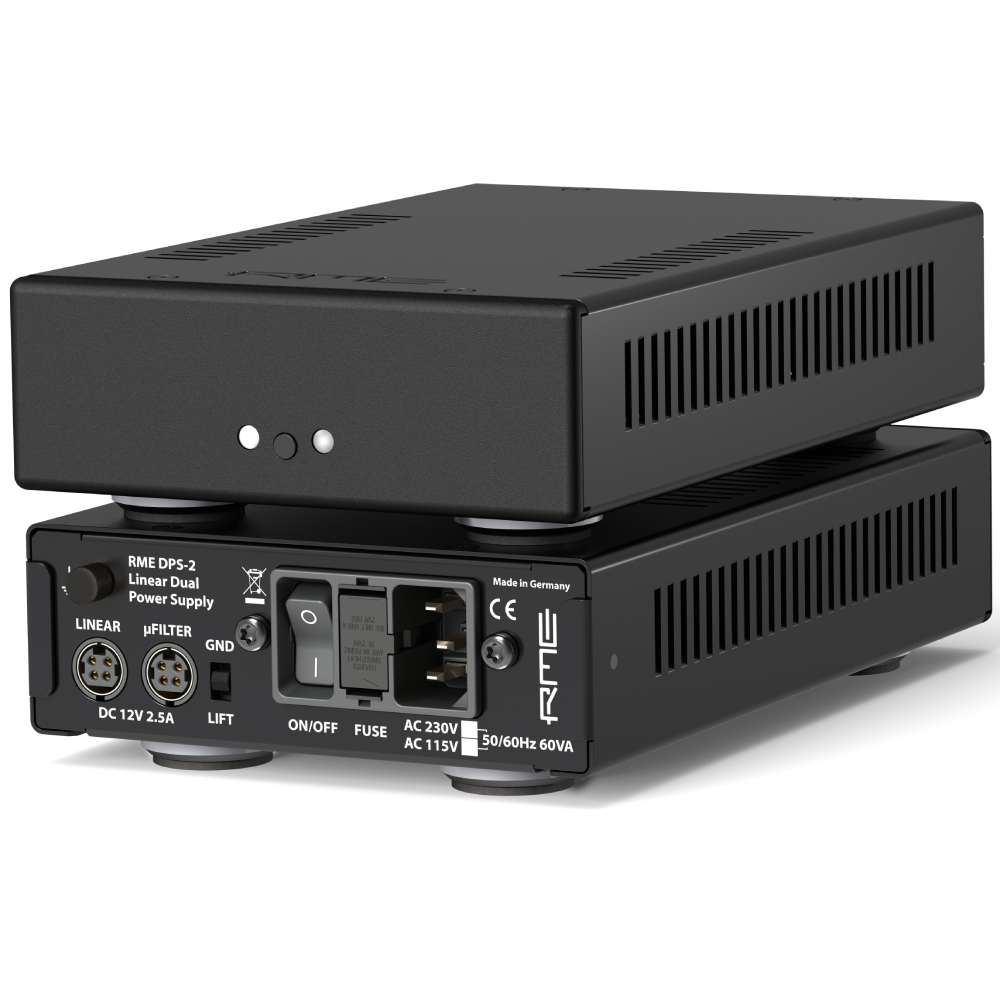

Il nuovo DPS-2 è un eccezionale alimentatore lineare che non solo presenta dati tecnici impressionanti, ma anche una serie di caratteristiche uniche e molto utili. Ad esempio, il dispositivo compatto è dotato di due uscite filtrate in modo diverso. L'alloggiamento e il pannello frontale del DPS-2 si basano sulla serie ADI-2, consentendo all'innovativo design dei circuiti di RME di occupare solo metà della larghezza del rack.

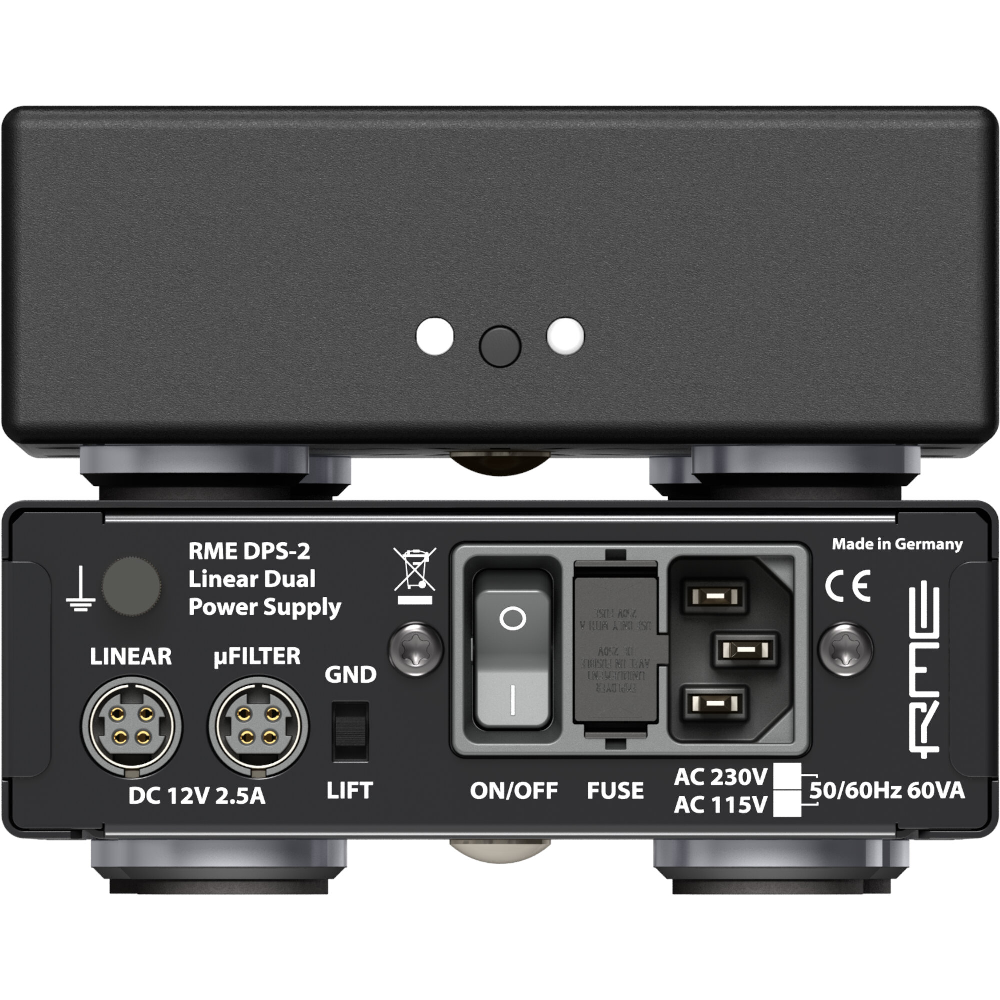

Due uscite

L'uscita Linear è una tradizionale uscita DC, ma è dotata di un filtraggio passivo e attivo a più stadi, tra cui un banco di condensatori da 30.000 μF, un'induttanza in ferrite e un filtro di uscita attivo con un regolatore di tensione ibrido.

La seconda uscita si basa sulla tecnologia μFilter proprietaria di RME. In questo caso, anche il segnale dell'uscita lineare pre-filtrata viene elaborato attraverso filtri attivi altamente efficienti per ottenere un'uscita DC eccezionalmente pulita con solo pochi µV (microvolt) di rumore. Inoltre, l'uscita è dotata di una tecnologia a sensori che misura e regola la tensione di uscita direttamente sul connettore DC del cavo DC in dotazione. Sono inclusi due cavi di collegamento al sensore DC con connettore DC bloccabile e non bloccabile da 2,1 x 5,5 mm (1 m).

Questo rende l'impedenza di uscita e la regolazione del carico estremamente basse, garantendo una tensione di uscita pura di +12,0 V con un carico di 2,5 A ed evitando completamente le cadute di tensione dipendenti dal carico. Si noti che solo un'uscita alla volta è utilizzabile.

Funzionamento senza ronzio

Grazie all'utilizzo aggiuntivo di un filtro HF a 2 stadi e di un filtro DC sul lato della rete CA, il DPS-2 offre prestazioni ottimali senza rumori di interferenza. Ciò è garantito anche dal trasformatore toroidale da 60 VA con avvolgimento isolante aggiuntivo e schermatura a nastro magnetico, che assicura un funzionamento assolutamente privo di ronzii e rumori in qualsiasi situazione.

Se necessario, l'interruttore di sollevamento GND può essere utilizzato per scollegare la terra DC da PE (terra di protezione) per eliminare i disturbi causati dai loop di terra. In questo caso, la sicurezza non viene compromessa perché la parte primaria e l'involucro rimangono saldamente collegati a PE dell'ingresso di alimentazione. Inoltre, il DPS-2 è dotato di un terminale di terra a vite per la messa a terra di altri dispositivi o per utilizzare una terra diversa da PE per l'alimentazione audio.

Visualizzazione dello stato tramite LED multicolore sulla parte frontale

Il DPS-2 dispone di due LED di stato sul pannello frontale per una rapida panoramica delle modalità operative e delle condizioni di errore (alimentazione, sovraccarico termico e di potenza, sottotensione, cortocircuito, uscita attiva). Un interruttore a pressione incassato sul pannello frontale attiva l'esclusiva modalità AutoDark, in cui i LED si illuminano solo durante le condizioni di guasto e brevemente durante l'accensione.

Un'altra caratteristica unica è il manuale di 24 pagine, che riporta in dettaglio i dati tecnici utilizzando molti valori misurati, illustrati con diagrammi di misurazione. Il manuale include anche informazioni di base sugli alimentatori lineari e a commutazione.
