RME DPS-2

RME DPS-2

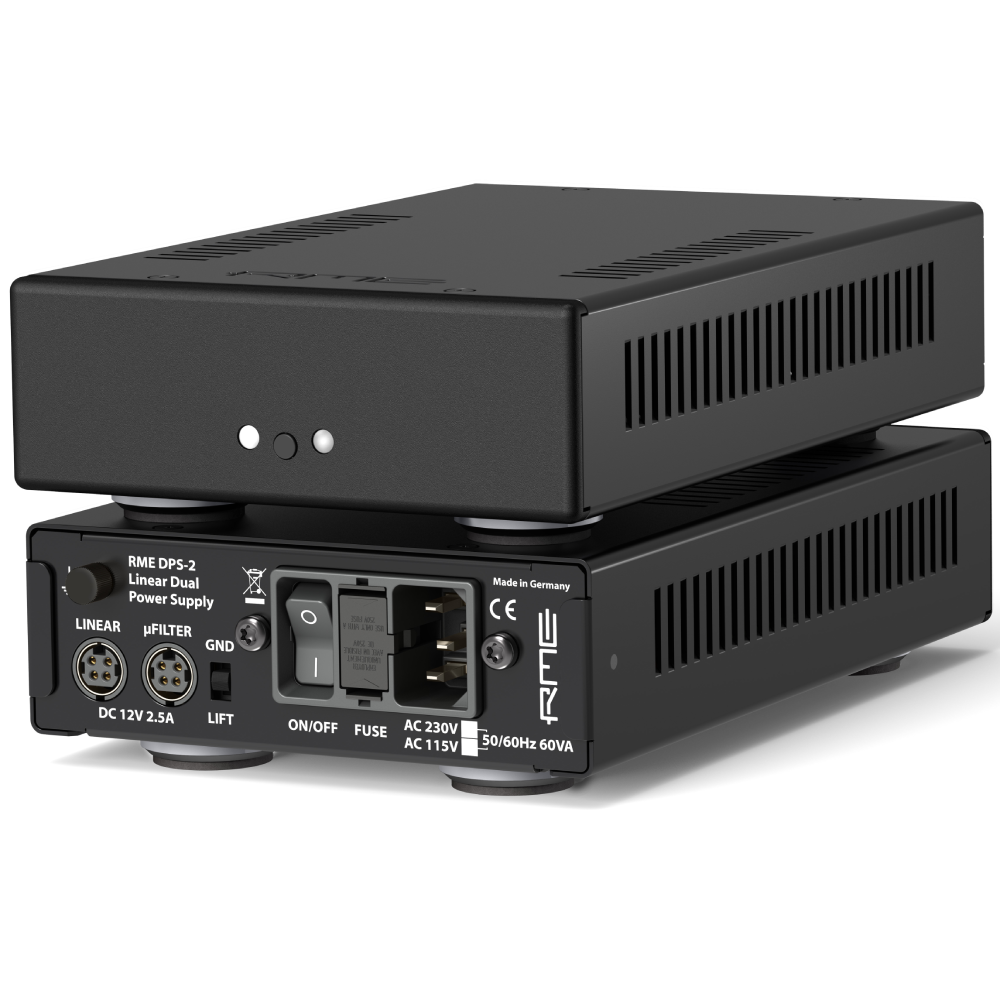

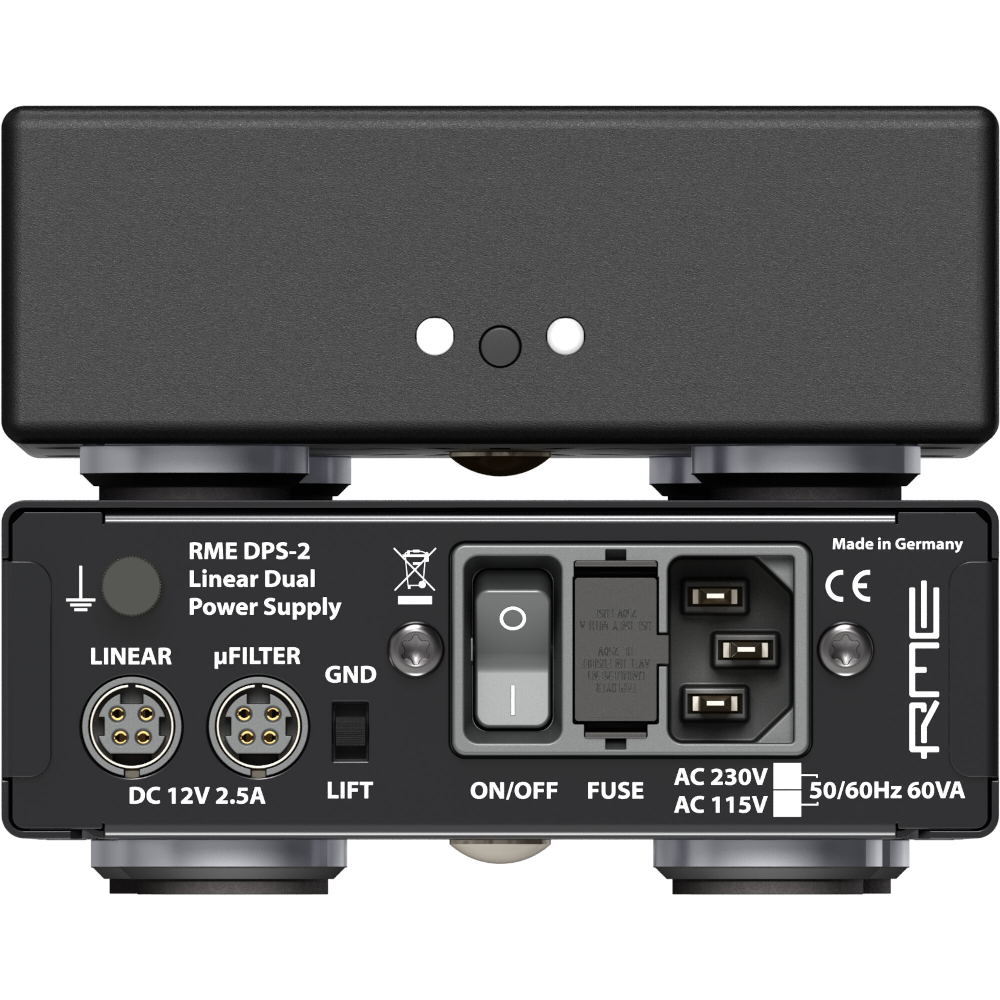

Das neue DPS-2 ist ein außergewöhnliches lineares Netzteil, das nicht nur mit beeindruckenden technischen Daten, sondern auch mit einer Reihe einzigartiger und sehr nützlicher Funktionen aufwartet. So verfügt das kompakte Gerät zum Beispiel über zwei unterschiedlich gefilterte Ausgänge. Das Gehäuse und die Frontplatte des DPS-2 basieren auf der ADI-2 Serie, so dass RMEs innovatives Schaltungsdesign nur auf eine halbe Rackbreite passt.

Zwei Ausgänge

Der Linear-Ausgang ist ein herkömmlicher Gleichstromausgang, der jedoch mit einer mehrstufigen passiven und aktiven Filterung ausgestattet ist, darunter eine 30.000 μF-Kondensatorbank, eine Ferritdrossel und ein aktiver Ausgangsfilter mit einem Hybridspannungsregler.

Der zweite Ausgang basiert auf der von RME entwickelten μFilter-Technologie. Hier wird das Signal des vorgefilterten linearen Ausgangs ebenfalls durch hocheffiziente aktive Filter geleitet, um einen außergewöhnlich sauberen DC-Ausgang mit nur wenigen µV (Mikrovolt) Rauschen zu erhalten. Außerdem verfügt der Ausgang über eine Sensortechnologie, die die Ausgangsspannung direkt am DC-Anschluss des mitgelieferten DC-Kabels misst und einstellt. Zwei DC-Sensoranschlusskabel mit verriegelbarem und nicht verriegelbarem DC-Stecker 2,1 x 5,5 mm (1 m) sind im Lieferumfang enthalten.

Dadurch sind die Ausgangsimpedanz und die Lastregelung extrem niedrig. Das garantiert eine reine Ausgangsspannung von +12,0 V bei einer Last von 2,5 A und vermeidet lastabhängige Spannungsabfälle vollständig. Beachte, dass jeweils nur ein Ausgang nutzbar ist.

Brummfreier Betrieb

Dank des zusätzlichen Einsatzes sowohl eines 2-stufigen HF-Filters als auch eines Gleichstromfilters auf der AC-Netzseite liefert der DPS-2 optimale Leistung ohne Störgeräusche. Dafür sorgt auch der 60 VA Ringkerntransformator mit zusätzlicher Isolationswicklung und Magnetbandabschirmung, der in jeder Situation einen absolut brumm- und rauschfreien Betrieb gewährleistet.

Bei Bedarf kann der GND-Lift-Schalter verwendet werden, um die Gleichstromerde von PE (Schutzerde) zu trennen, um durch Erdschleifen verursachte Störungen zu beseitigen. In diesem Fall wird die Sicherheit nicht beeinträchtigt, da das Primärteil und das Gehäuse fest mit PE des Stromeingangs verbunden bleiben. Außerdem verfügt der DPS-2 über eine Erdungsschraube, um andere Geräte zu erden oder um eine andere Erdung als PE für die Audio-Stromversorgung zu verwenden.

Statusanzeige über mehrfarbige LEDs auf der Vorderseite

Der DPS-2 verfügt über zwei Status-LEDs auf der Vorderseite, die einen schnellen Überblick über Betriebsmodi und Fehlerzustände (Leistung, thermische und Leistungsüberlastung, Unterspannung, Kurzschluss, aktiver Ausgang) geben. Ein versenkter Druckschalter auf der Vorderseite aktiviert den einzigartigen AutoDark-Modus, bei dem die LEDs nur im Fehlerfall und beim Einschalten kurz aufleuchten.

Ein weiteres einzigartiges Merkmal ist das 24-seitige Handbuch, das die technischen Daten anhand vieler Messwerte detailliert und mit Messdiagrammen illustriert. Außerdem enthält das Handbuch Hintergrundinformationen zu linearen und schaltenden Stromversorgungen.
